Disjoncteur différentiel : fonctionnement et rôle dans la maison
Le disjoncteur différentiel protège une installation électrique contre les défauts d’isolement et les surintensités. En cas de fuite de courant ou de surcharge, il coupe automatiquement le circuit pour limiter les risques d’électrocution et d’incendie.
À quoi sert un disjoncteur différentiel ?
Dans une maison, ce dispositif est un élément de sécurité essentiel. Il surveille en permanence l’équilibre entre le courant qui entre dans le circuit et celui qui en sort. Si une différence apparaît, cela peut signaler qu’une partie du courant s’échappe vers la terre à cause d’un appareil défectueux, d’un câble abîmé ou d’un défaut d’isolement.
Le rôle du disjoncteur différentiel est alors de couper l’alimentation avant que la situation ne devienne dangereuse. Il ne sert donc pas seulement à protéger les équipements, mais surtout les personnes et l’habitation.
Fonctionnement du disjoncteur différentiel
Le fonctionnement disjoncteur différentiel repose sur un principe simple : il compare les courants qui traversent la phase et le neutre. En fonctionnement normal, ces deux valeurs sont identiques. Si une anomalie survient, l’appareil détecte un déséquilibre et déclenche automatiquement la coupure.
Cette réaction est très rapide. Elle permet de limiter la durée d’exposition au danger lorsqu’un défaut électrique apparaît. C’est ce mécanisme qui explique le fonctionnement du disjoncteur différentiel dans les tableaux électriques des logements.
Disjoncteur différentiel et disjoncteur différentiel : ne pas confondre
On voit souvent écrit disjoncteur differentiel sans accent. Il s’agit simplement d’une variante d’écriture, mais le sens reste le même. En pratique, le terme désigne un appareil de protection électrique capable de détecter une fuite de courant et de couper le circuit concerné.
Il ne faut pas le confondre avec un disjoncteur classique. Ce dernier protège surtout contre les surcharges et les courts-circuits, tandis que le différentiel ajoute une protection contre les défauts d’isolement.
Comment reconnaître un défaut déclenchant le différentiel ?
Un déclenchement peut avoir plusieurs causes : une prise défectueuse, un appareil électrique endommagé, de l’humidité dans une installation ou encore un câble abîmé. Quand le disjoncteur différentiel saute, cela indique souvent qu’un courant s’échappe vers la terre au lieu de suivre son trajet normal.
Dans ce cas, il ne faut pas forcer la remise en service sans identifier l’origine du problème. Une vérification progressive des appareils branchés permet souvent de localiser l’équipement en cause. Si le défaut persiste, l’intervention d’un professionnel est préférable.
Différence entre protection différentielle et protection contre la surcharge
Pour bien comprendre le sujet, il est utile de distinguer deux fonctions complémentaires. La protection différentielle réagit à une fuite de courant. La protection contre la surcharge réagit, elle, à une consommation trop importante ou à un court-circuit.
| Protection | Ce qu’elle détecte | Effet | Risque évité |
|---|---|---|---|
| Différentielle | Fuite de courant vers la terre | Coupure rapide | Électrocution, défaut d’isolement |
| Disjoncteur classique | Surcharge ou court-circuit | Coupure du circuit | Surchauffe, détérioration des câbles |

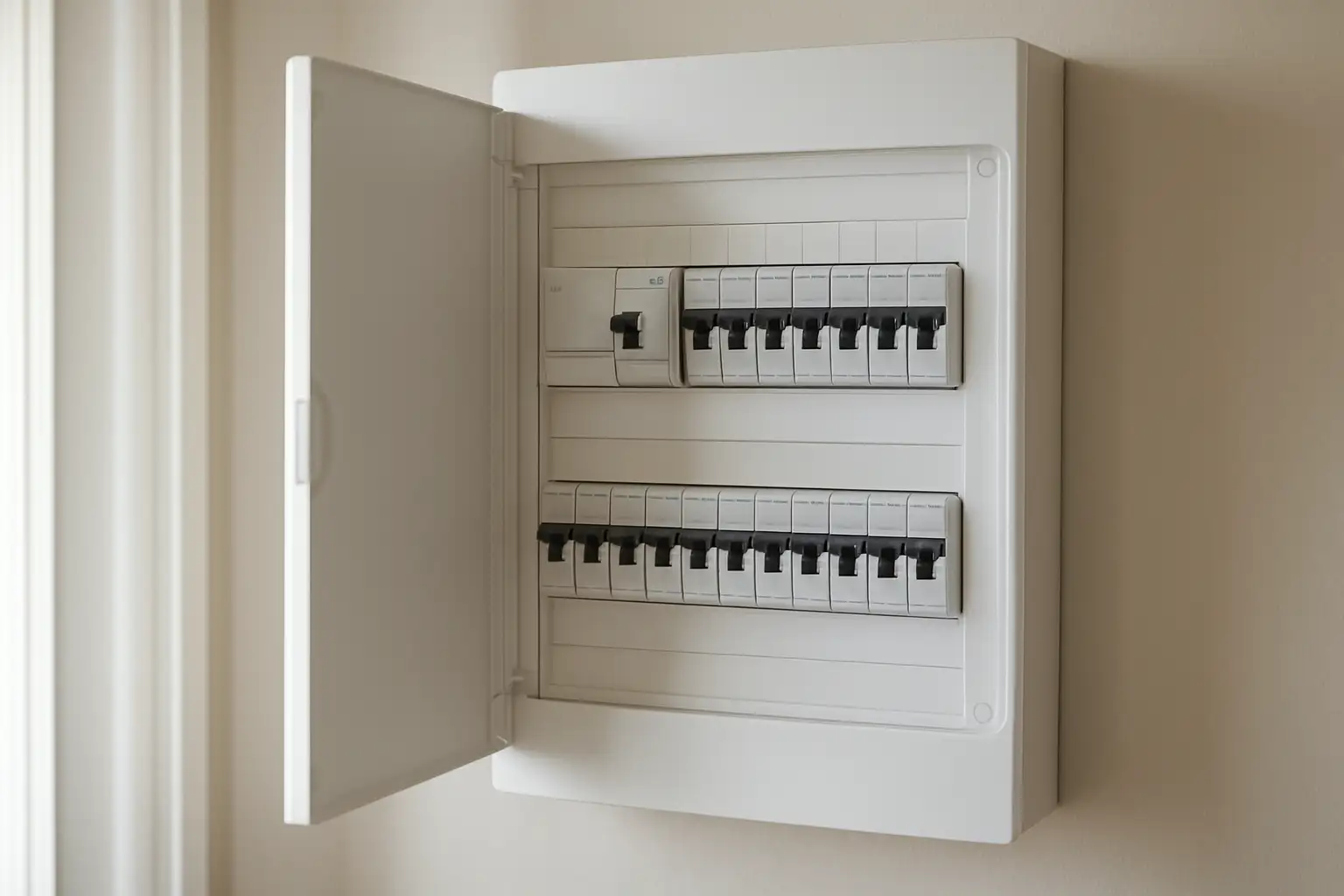

Où se trouve le disjoncteur différentiel dans une maison ?
Le disjoncteur différentiel se trouve généralement dans le tableau électrique. Il est placé en tête de certains circuits ou en association avec d’autres dispositifs de protection. Son emplacement exact dépend de la configuration de l’installation et de la façon dont le tableau a été organisé.
Dans un logement, il peut protéger plusieurs circuits à la fois ou être dédié à une zone particulière. Cette répartition facilite la sécurité et limite l’impact d’une coupure sur l’ensemble de la maison.
Que faire si le disjoncteur différentiel saute souvent ?
Des déclenchements répétés ne doivent pas être ignorés. Ils peuvent révéler un appareil défectueux, une installation vieillissante ou une infiltration d’humidité. Le premier réflexe consiste à débrancher les appareils un à un pour repérer la source du problème.
Si aucun appareil ne semble en cause, le défaut peut venir du câblage ou d’un circuit mural. Dans ce cas, mieux vaut éviter toute manipulation hasardeuse et faire contrôler l’installation. Une intervention rapide réduit le risque de panne plus grave.
Les bons réflexes pour préserver la sécurité électrique
Un disjoncteur différentiel ne remplace pas une installation entretenue. Pour limiter les incidents, il est utile de garder les prises et les appareils en bon état, d’éviter les branchements surchargés et de surveiller les pièces humides comme la salle de bains, la cuisine ou la buanderie.
- Vérifier régulièrement que les appareils ne présentent pas de câble abîmé.
- Éviter l’humidité autour des prises et des équipements électriques.
- Ne pas multiplier les multiprises sur un même circuit.
- Faire contrôler l’installation en cas de déclenchements répétés.
- Tester le dispositif si le tableau électrique le permet.
Bien compris et bien entretenu, le disjoncteur différentiel est un allié discret mais indispensable pour sécuriser une maison. Son fonctionnement repose sur un principe simple, mais sa présence change réellement le niveau de protection d’une installation électrique.
